Stroomkring- en vermogensschema’s
Overzichtelijke schema’s voor voedingen, beveiligingen, motoren, aandrijvingen en overige vermogenskringen.
NIEUWE DIENST
EPLAN Engineering voor duidelijke en complete elektrotechnische schema’s.
Elektra Design stelt EPLAN-projecten op voor besturingspanelen, regelkasten en industriële installaties. Praktisch uitgewerkt voor paneelbouw, montage, inbedrijfstelling en onderhoud.
Stroomkringschema’sPLC-documentatieKlemmenstrokenRevisies
EPLAN Pro Panel — 3D
WAT WIJ LEVEREN
Van basisschema tot complete projectdocumentatie.
De inhoud wordt afgestemd op de toepassing, het beschikbare bronmateriaal en de afspraken met paneelbouwer of opdrachtgever.

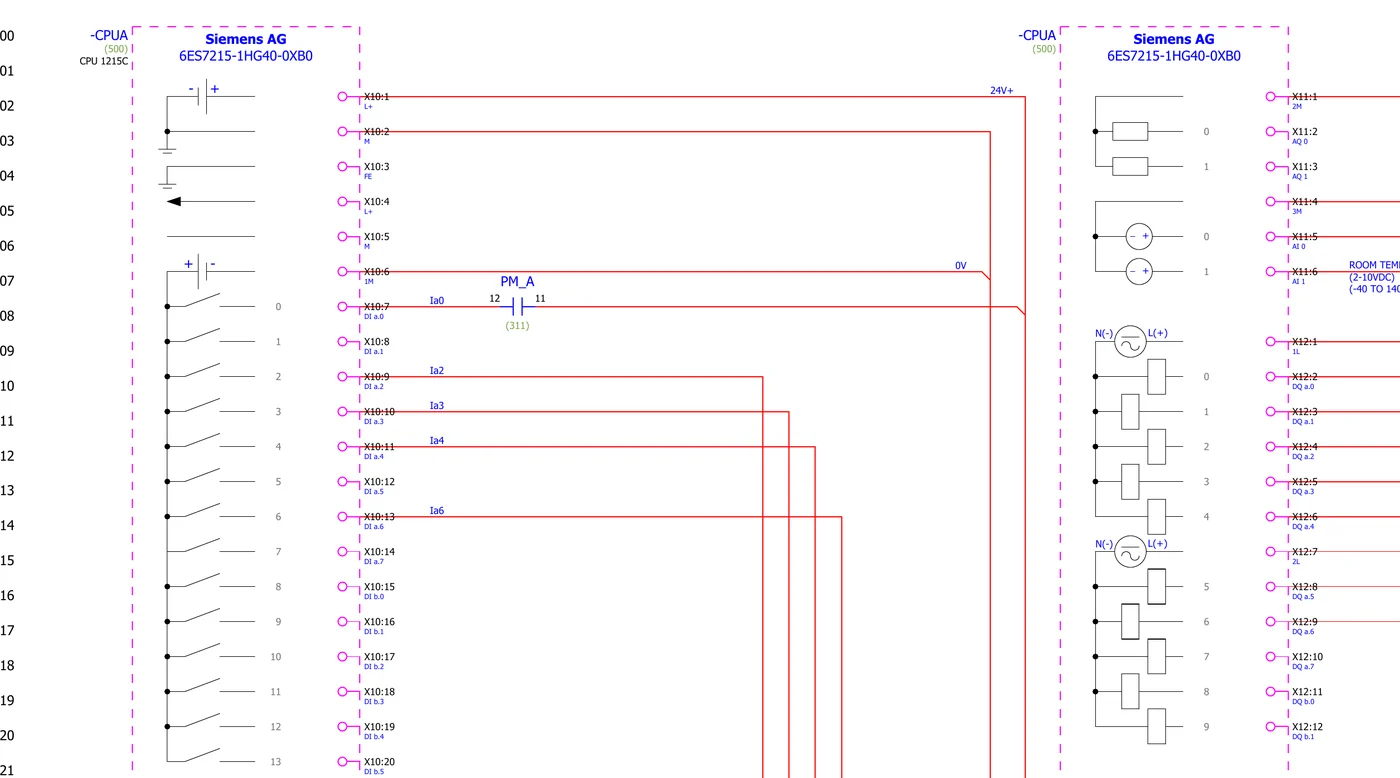

Besturings- en PLC-schema’s
Uitwerking van digitale en analoge in- en uitgangen, relais, sensoren, actuatoren en besturingsfuncties.
Klemmenstroken en aansluitingen
Heldere klemmenplannen, aansluitgegevens en kruisverwijzingen voor een efficiënte paneelbouw en montage.
Kabel- en apparatenlijsten
Projectoverzichten met kabels, componenten, kenmerken en relevante aansluitinformatie.
Kastindelingen in 3D
Opbouw van componenten in regelkasten en besturingspanelen, desgewenst volledig in 3D met EPLAN Pro Panel: montageplaat, kanaal, railsysteem en bedradingsroutes.
Revisie en digitalisering
Bestaande PDF’s, handmatige wijzigingen of verouderde schema’s omzetten naar een gestructureerd EPLAN-project.

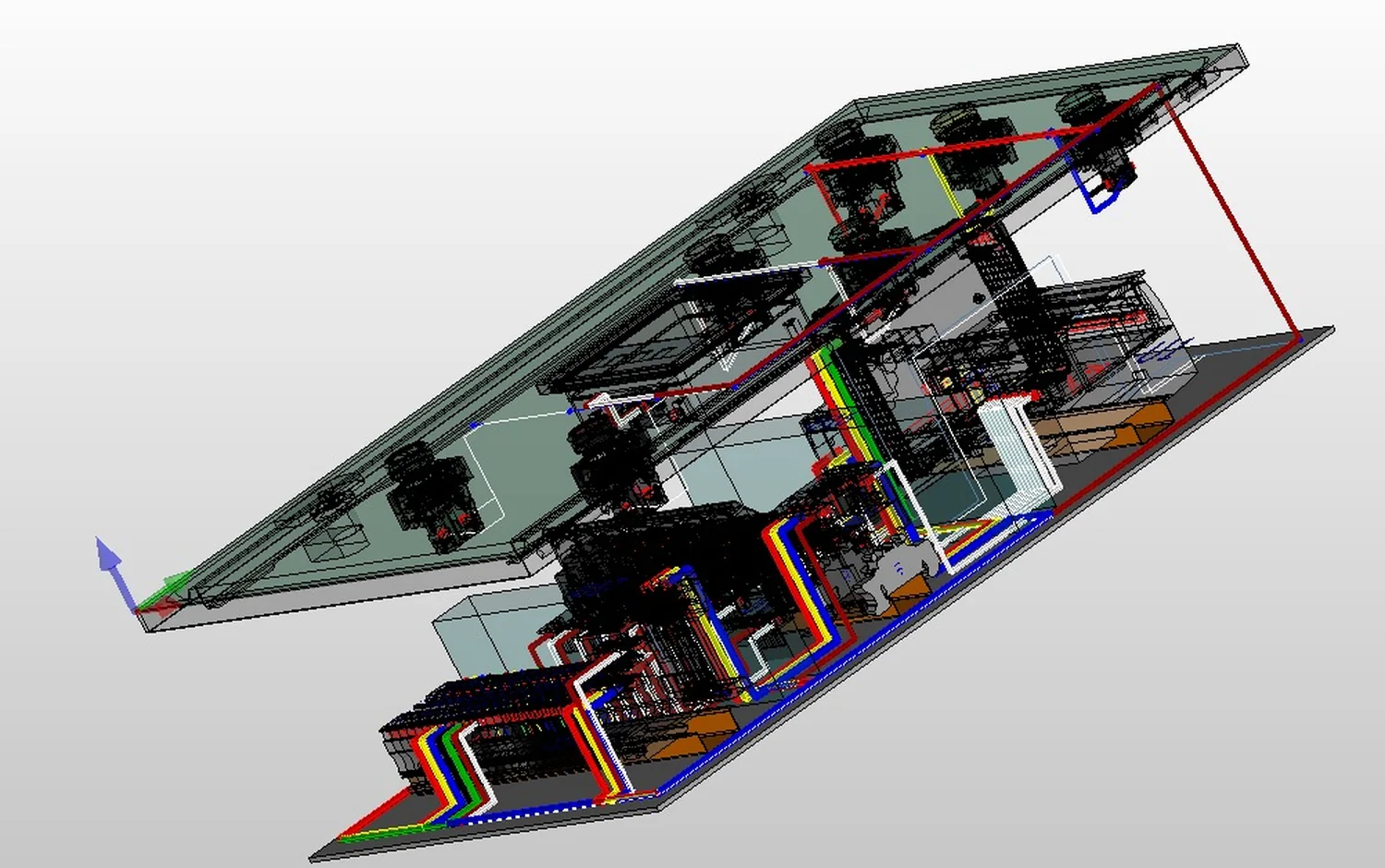

EPLAN PRO PANEL
De kast staat in 3D voordat hij gebouwd wordt.
Veel tekenwerk stopt bij het stroomkringschema. Wij bouwen de kast desgewenst ook driedimensionaal op: componenten op de montageplaat, kanaal en draagrail, en bedradingsroutes vooraf gepland. Wat in de werkplaats aankomt, past.

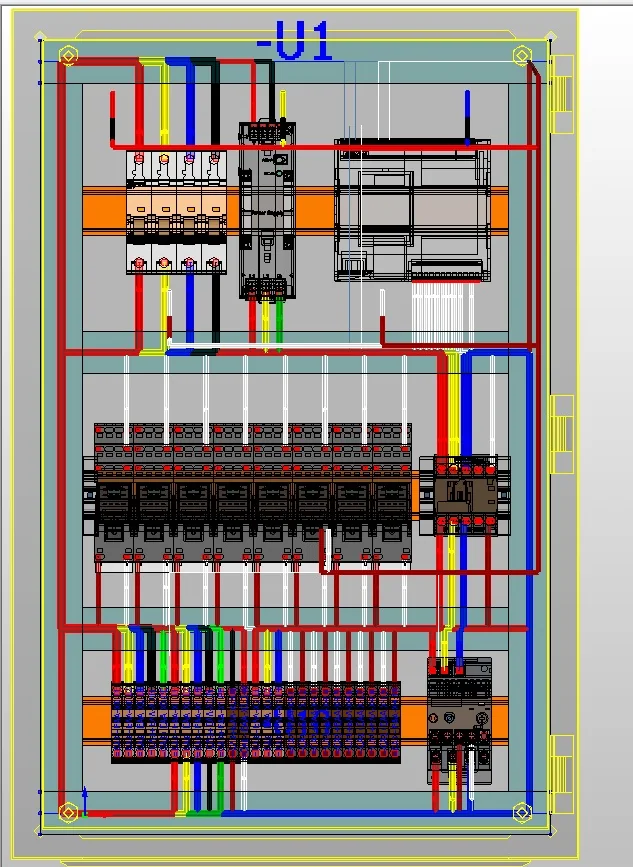

Montageplaat
Componenten maatvast geplaatst, kanaalvulling en afstanden gecontroleerd, draagrails en klemmenstroken compleet opgebouwd.

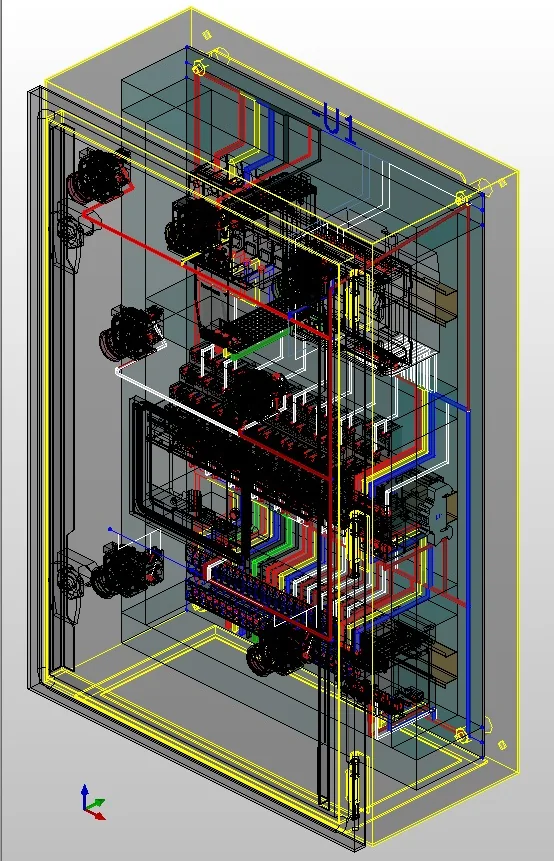

Bedrading gepland
Verbindingen lopen in het model over vastgelegde routes in plaats van kriskras door de kast. Botsingen zie je op het scherm, niet tijdens de montage.

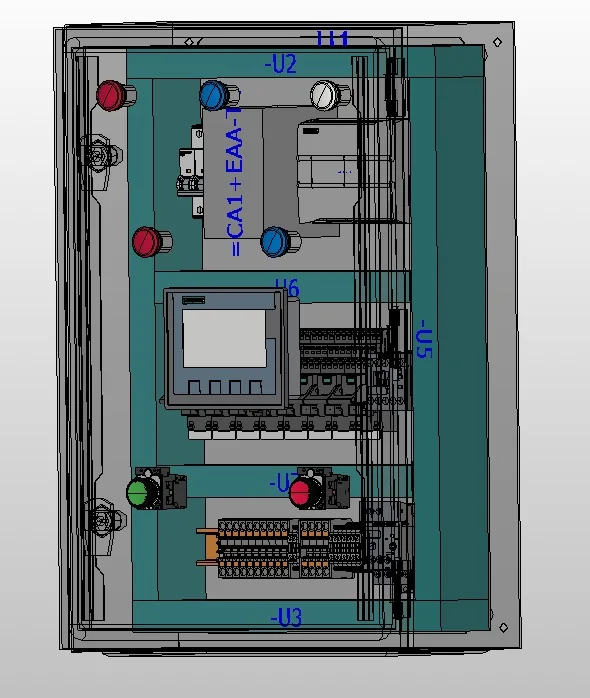

Deur en bedienzijde
Drukknoppen, signaallampen en HMI maatvast ingepland, inclusief uitsparingen en belettering.
Wat het jou oplevert
Je monteurs bouwen na een model dat al klopt: minder terugvragen, minder herstelwerk en documentatie die overeenkomt met de kast zoals hij er staat.
Ontbrekende onderdelen maken we zelf
Staat een component niet in het EPLAN Data Portal, dan bouwen we het op uit het STEP-model van de fabrikant — met aansluitpunten, plaatsingsvlak en artikelgegevens, zodat de bedrading er in het 3D-model gewoon naartoe routeert. Geen project dat stilligt omdat één onderdeel ontbreekt.
DOCUMENTATIE
Wat je terugkrijgt.
Niet alleen stroomkringschema’s, maar een project waar inkoop, werkplaats en servicedienst mee verder kunnen.
Doorlopend verwezen
PLC-in- en uitgangen, relais en contactoren over alle pagina’s aan elkaar geknoopt. Elke verbinding is terug te vinden.

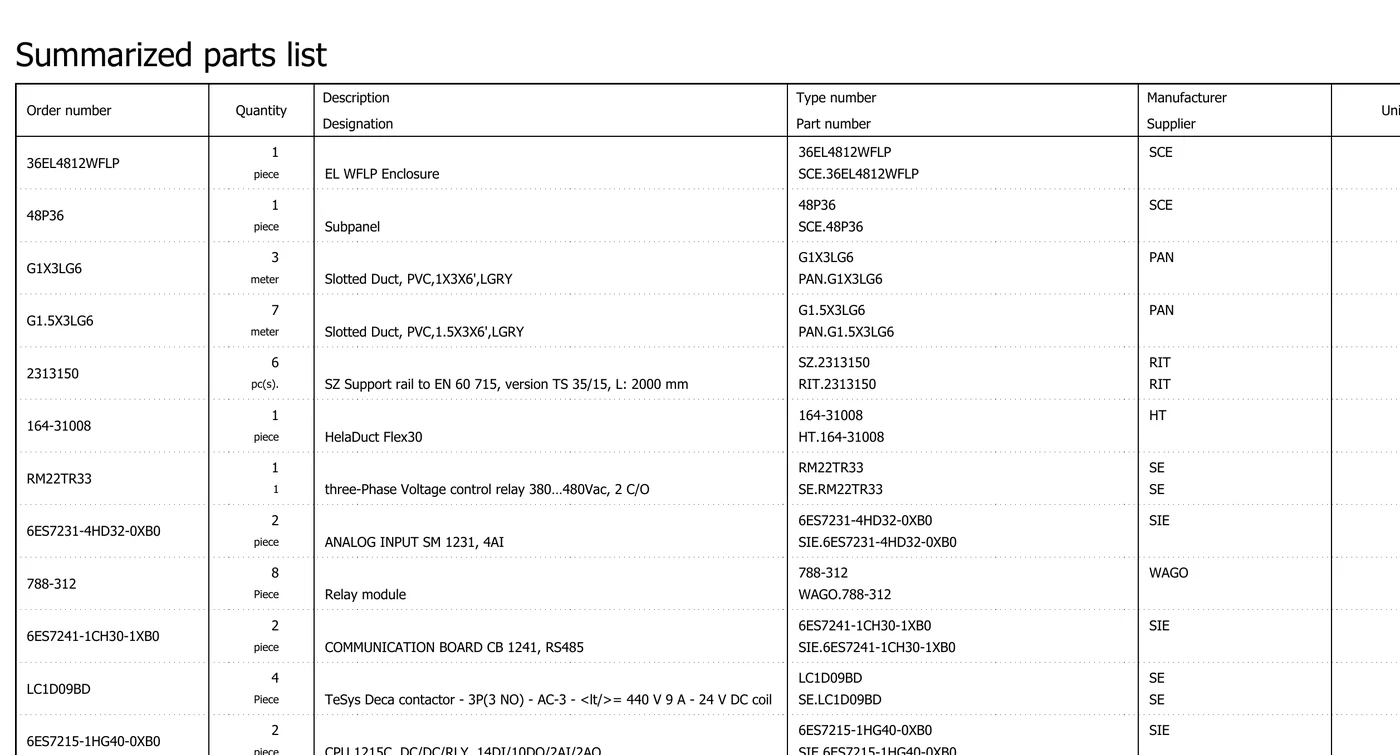

Stuklijsten om mee te bestellen
Artikelnummers, aantallen en fabrikanten rechtstreeks uit het project — inkoop hoeft niets over te tikken.

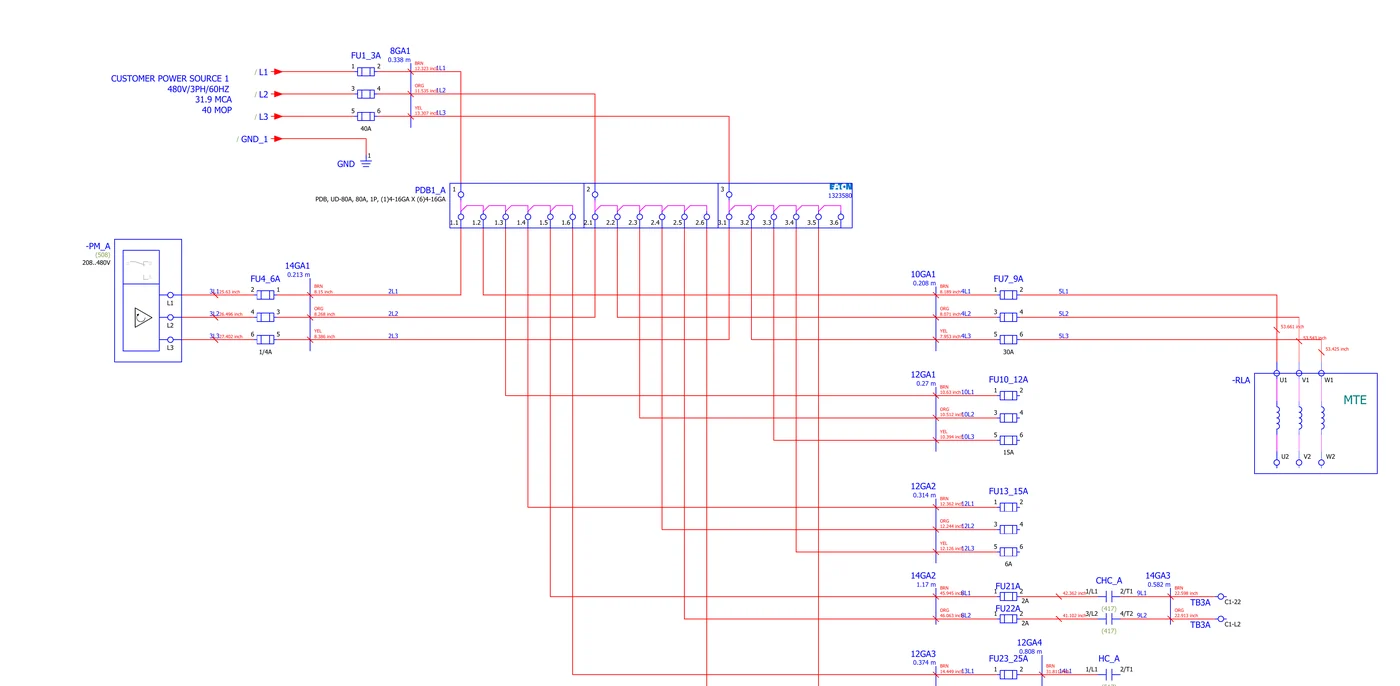

Van inkomende voeding tot afgang
Verdeelblok, zekeringgroepen, motorafgangen en netreactor in samenhang uitgewerkt.
VOOR WELKE PROJECTEN?
Ondersteuning voor paneelbouw en industriële elektrotechniek.
We kunnen als zelfstandige tekenpartner werken of aansluiten op het engineeringsproces van de opdrachtgever.
- Regelkasten voor gebouwinstallaties
- Besturingspanelen voor machines
- Proces- en productie-installaties
- PLC- en I/O-documentatie
- Verdelers en onderverdelers
- Ombouw en uitbreiding van installaties
- As-built en revisieprojecten
- Standaardisatie van bestaande schema’s
WERKWIJZE
Een duidelijk proces van broninformatie naar bruikbaar EPLAN-project.
Inventarisatie
We beoordelen bestaande schema’s, I/O-lijsten, componentgegevens, functionele beschrijvingen en projectafspraken.
Opbouw
De projectstructuur, paginanummering, componentcodering en tekenstandaard worden vastgelegd.
Uitwerking
Schema’s, verwijzingen, klemmen, kabels en lijsten worden consequent opgebouwd en gecontroleerd.
Oplevering
Het EPLAN-project en de afgesproken PDF- of rapportuitvoer worden overzichtelijk aangeleverd.
AANLEVERING
Welke informatie helpt bij een goede inschatting?
Beschikbaar bronmateriaal
- Bestaande EPLAN-projecten
- PDF- of DWG-schema’s
- Handmatige revisies
- Functionele omschrijving
Technische gegevens
- Component- en artikellijsten
- PLC- en I/O-lijsten
- Kabel- en klemmengegevens
- Voedingen en beveiligingen
Projectafspraken
- Gewenste EPLAN-versie
- Tekenstandaard en codering
- Benodigde rapporten
- Planning en revisierondes
EPLAN-tekeningen laten opstellen of reviseren?
Stuur de beschikbare documentatie mee. Dan beoordelen we de omvang en stellen we een duidelijke aanpak voor.
